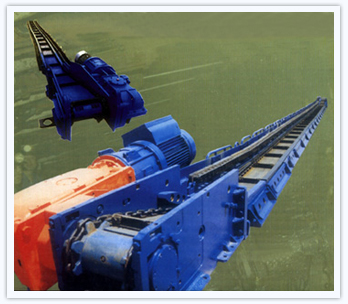

刮板输送机
一、埋刮板机产品介绍:
   埋刮板机是一种连续输送散状物料(粉尘状、小颗粒及小块状物料)专用设备,依照中华人民共和国国家标准GB10596-89设计制造。它具有占地面积小、输送效率高、布置灵活、减少污染、工作可靠的优点。
   埋刮板机广泛应用于冶金、矿山、化工、建材、粮食饲料、仓库、港口等处,是一种理想的物料输送设备。二、埋刮板机结构特点:
◆刮板是刮板机的关键部件,材料采用16Mn,提高耐磨度,强度高;
◆链条采用GB8350-87输送链,抗拉强度大、耐磨、寿命长;
◆刮板下有钢托架和导轨,能防止刮板被硬物卡住扭曲变形;减少了机槽与刮板的磨擦,刮板寿命1年以上。
◆链轮采用ZG40Cr,机加工后表面淬火。
◆机槽外设有张紧装置(螺杆材料为不锈钢),防止链条脱链、打滑。
三、埋刮板机主要技术参数:
刮板机型号: YD430 机槽总长:18m
输送距离:16.325m 输送斜度:5ο
刮板速度:0.243m/s 输送能力:20m3/h
减速机型号:XWD7.5-7-43-B3 电机功率:7.5Kw
减速链型号:32A-1-70-GB1243-1997
轴承座型号:SN215-GB7813-1987(轴承型号:6215 )各4只
四、用户需知:
1、安装时,严格保证头尾轮的平行度和对中要求、导轨的直线度(X、Y两个方向)
2、请严格按照:先启动埋刮板机再进料的操作规程;
3、机器启动前,要盖好盖板;
4、机器运行中严禁将盖板揭开,严禁将手或硬物伸入机槽刮板中;
5、埋刮板机配有6个进料口,请分组轮流进料,严禁同时进料;
6、定期对减速机、轴承等运动部位进行维护和保养;
7、定期对刮板链条进行适度的张紧(严禁将链条过度张紧),必要时取出1个链节(含1节内链板和1节外链板)
8、视导轨的磨损情况,更换上下导轨;
9、建议:在电路控制中设置过载保护装置和防反转装置。
埋刮板输送机技术参数
型号
MS16
MS20
MS25
MS32
MS40
MS50
MS60
MS80
MC16
MC20
MC25
MC32
MC40
MZ16
MZ20
MZ25
MZ32
机槽宽度mm
160
200
250
320
400
500
600
800
160
200
250
320
400
160
200
250
320
链条节距mm
100
125
160
200
200
200
250
250
100
125
160
200
200
100
125
160
160
链条形式
模锻链
链条材质
45#钢45Mn2
链条速度
0.16-0.32m/sec
输送量t/h
5-12
8-18
11-28
25-52
40-65
50-75
60-95
100-120
5-12
8-18
11-28
25-52
40-65
5-13
8-20
15-30
25-40
